'Calota cu rate' - retopologizare

Calotă cu rațe
Element decorativ arhitectural

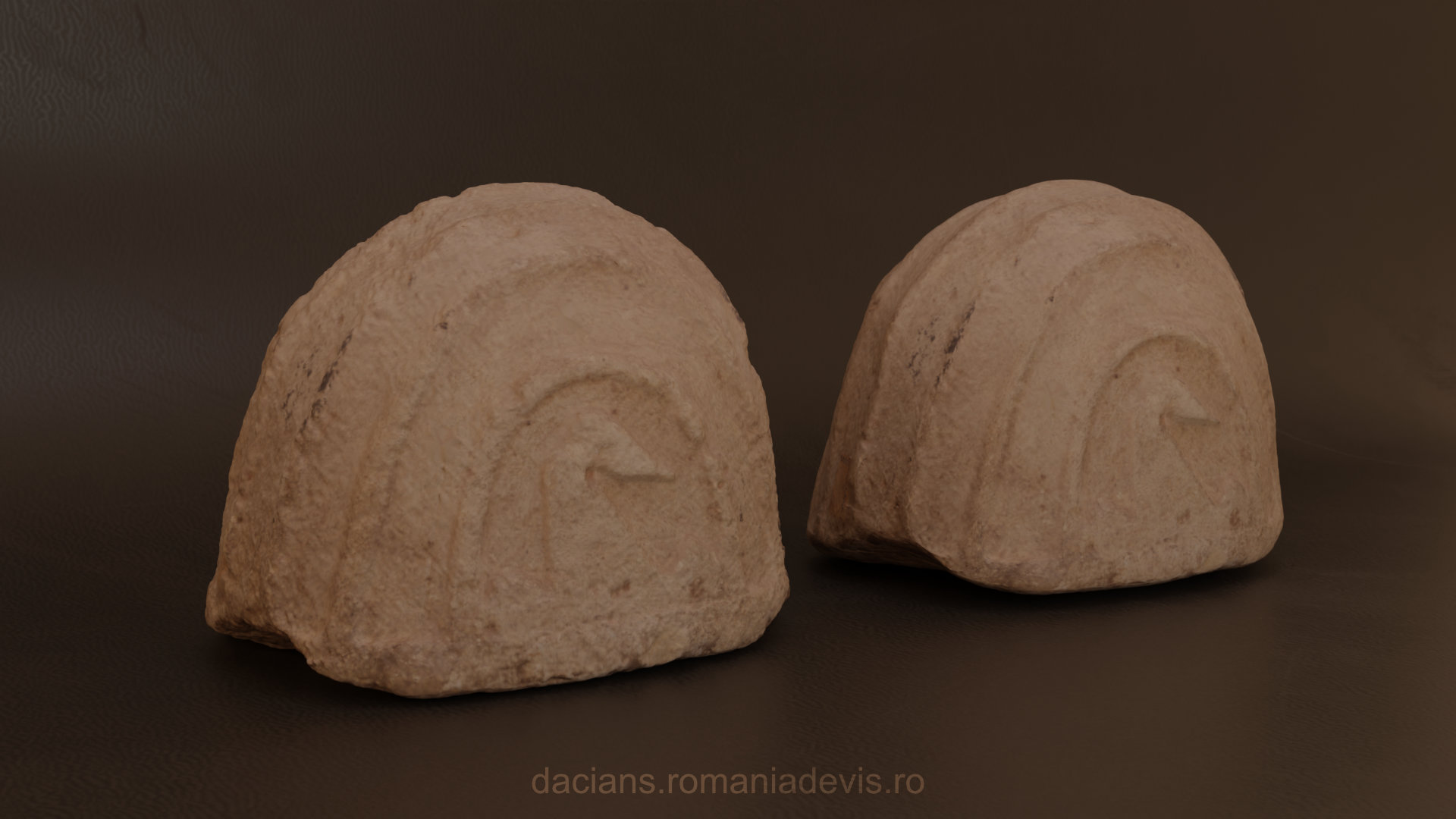

Piesă semisferică din calcar, decorată cu șapte nervuri, iar pe fețele laterale sînt reprezentate păsări acvatice stilizate. Cîteva astfel de piese, avînd forme diferite, mai ales partea de dedesubt, au fost descoperite în Zona Sacră și în emplectonul fortificației de la Grădiștea de Munte – Sarmizegetusa Regia. Arheologii, specialiști de stat în civilizație dacică, presupun că astfel de piese au avut un rol decorativ, cel mai probabil în cadrul unor construcții din acea zona.

Proiect Retopologizarea unei model 3D - 'calotă cu rațe'

Explicație

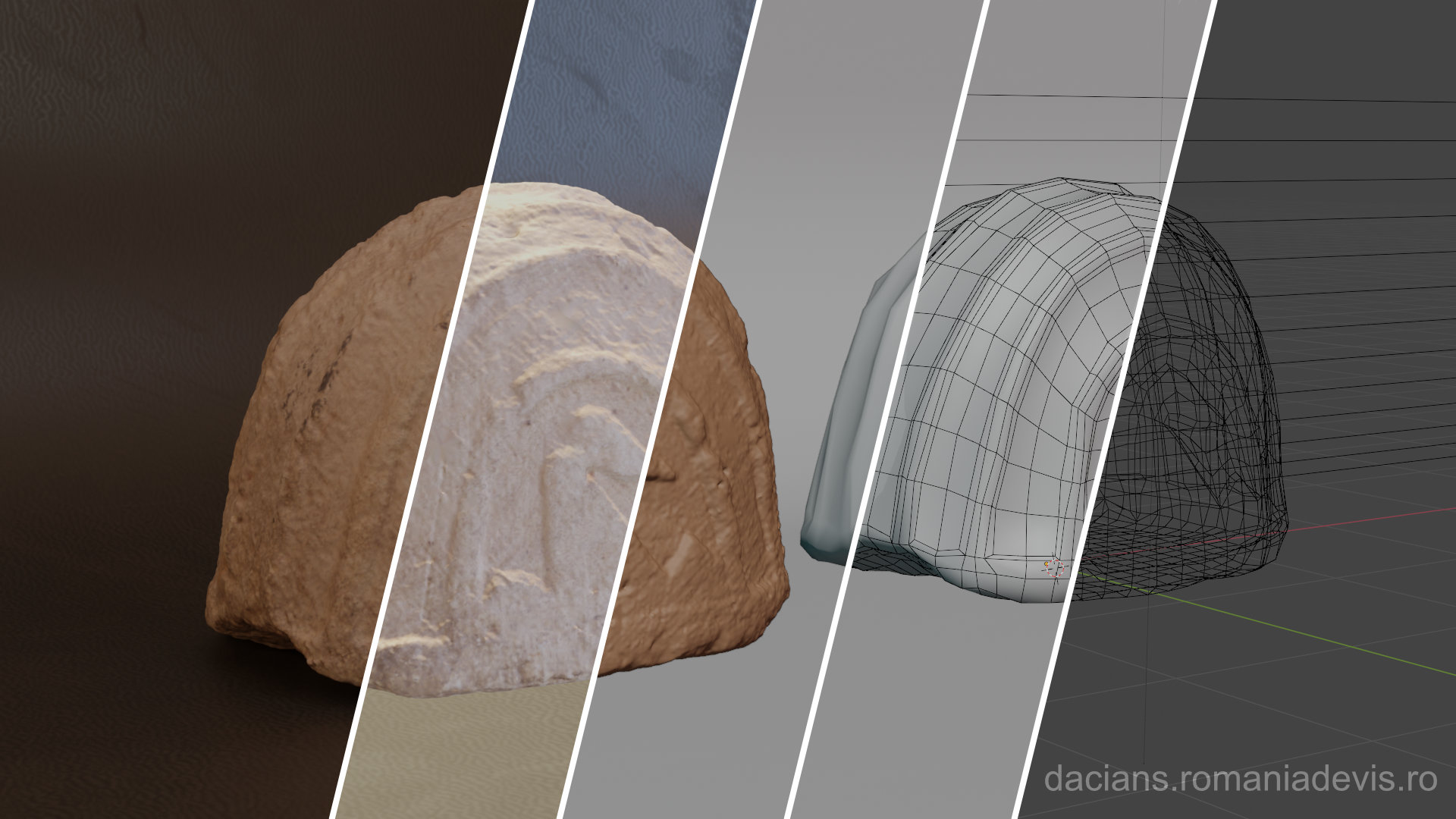

Retopologizarea este procesul de modelare 3D de reconstrucție a unei suprafețe neregulate, cu multe poligoane (adesea provenită din sculptură sau scanare) într-o versiune simplificată/curată, cu puține poligoane organizate într-un flux optimizat pentru o performanță mai bună în animație, jocuri și texturare, folosind tehnici precum alinierea geometriei la suprafață și crearea de bucle de muchii/fețe (quad-uri) pentru a păstra detaliile prin imprimarea texturilor originale.

De ce Retopologizare?

Performanță: Modelele cu foarte multe poligoane sînt prea grele pentru aplicații în timp real, cum ar fi jocurile sau animația fluidă;
Mapare UV: Suprafețele mai simple sînt mai ușor de despachetat pentru texturare;
Flux de lucru: Creează un model de bază utilizabil pentru lucrări ulterioare, economisind timp pe termen lung;
Scopul final: Expunerea în Muzeul Virtual al Civilizației Dacice.
Publicarea modelului pentru a fi utilizat de către cei interesați în alte proiecte realizate și pentru a inspira pe alții să creeze la rîndul lor alte modele.

Introducere

Odată cu evoluția tehnologiei - aparate foto digitale, telefoane cu camere foto performante sau scannere Lidar, a noi tehnici de lucru - scanare, photogrametrie și a software-ului necesar și accesibil - RealityScan, Blender, Affinity, etc..., a internetului în bandă largă și nu în ultimul rînd a schimbării mentalității - una potrivită contribuiri cu informații și proiecte în mod public și deschis, se pot acum crea și publica mult mai ușor date și informații din domeniul arheologiei, în acest caz, despre civilizația dacică.

Articolul de față prezintă pe scurt modul în care artefacte dacice ce au fost scanate și publicate, pot fi utilizate pentru a crea alte proiecte pe baza lor.

Citiți articolul complet publicat in Academia.edu

Materiale și Metode de lucru

Artefactul pe care l-am utilizat în acest proiect a fost descoperit la Sarmizegetusa Regia, scanat și publicat sub licența CC0 în site-ul Sketchfab - 359. Denumirea lui este '359 - element arhitectural decorativ' și are forma unei calote.

Am ales pentru descărcare fișierul .usdz (~545.000 vertices, 900k Tris), pe care l-am importat în Blender 4.5.3.

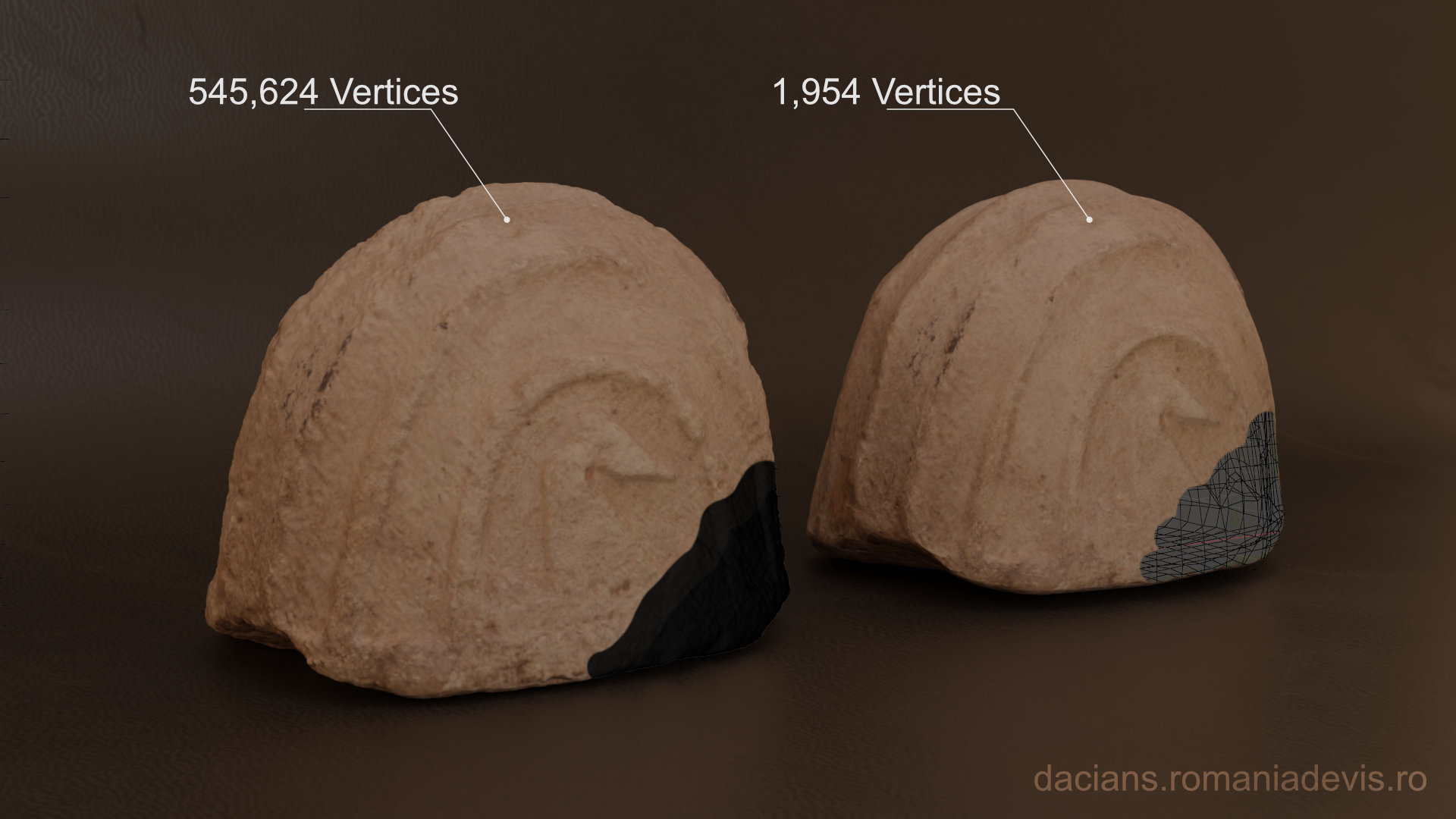

Folosind extensia Speedretopo, l-am retopologizat, creînd un model low-poly cu 1954 vertice, 2,8k triunghiuri.
În privinta existenței sau nu a unei pictări a elementului la momentul creării, posibil ca specialiștii de stat în civilizație dacică să nu fi făcut vreo analiza aprofundată. Dacă știți de existența vreunui studiu în acest sens, puteți scrie un comentariu la articol sau trimite un mail, cu mulțumiri anticipate din partea mea.

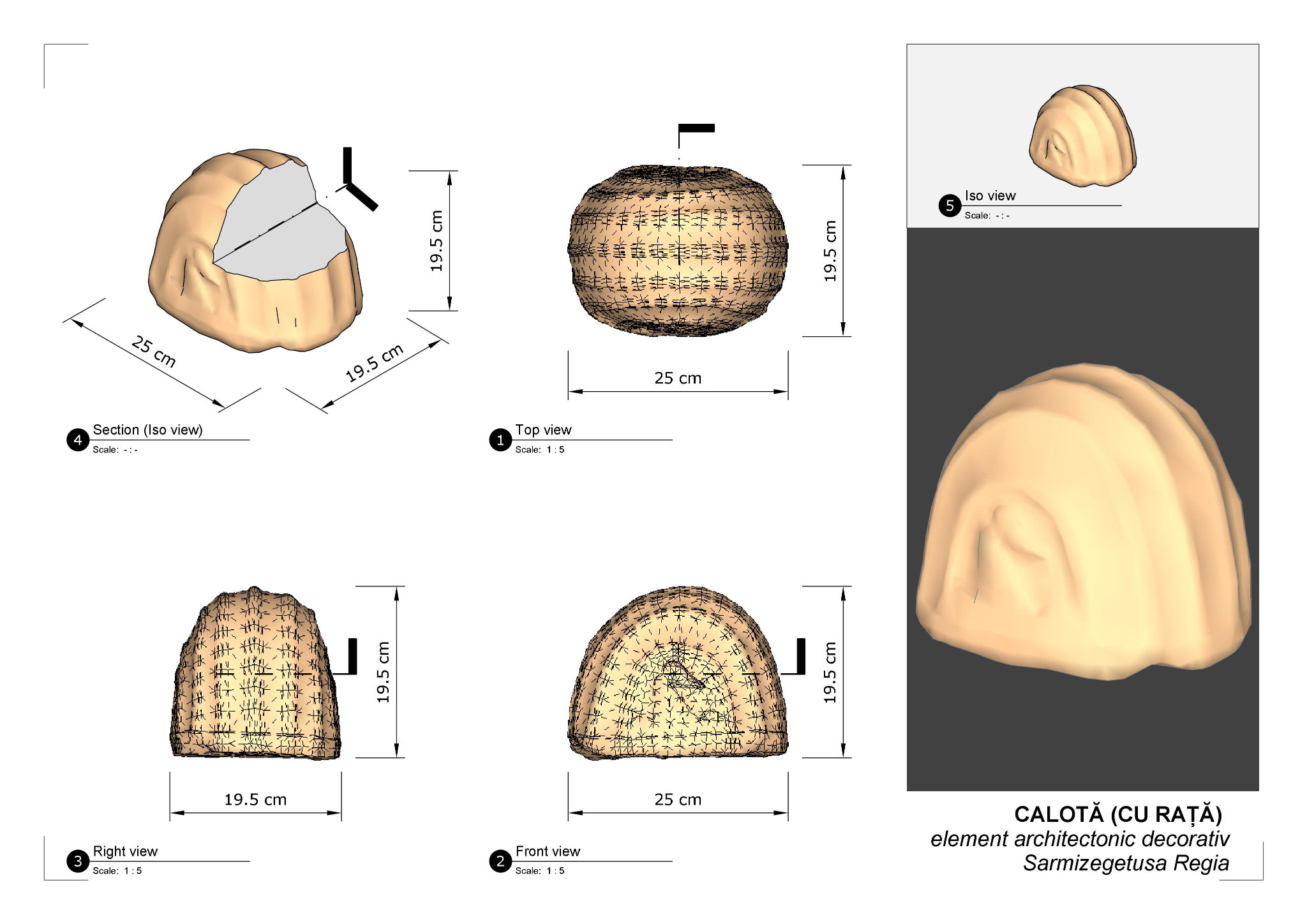

După exportul modelului low poly ca fișier DAE și importul în SketchUp, am pregătit scenele necesare și l-am trimis în LayOut pentru cotare și prezentare.

---
---
---
---

---

Puteți descărca liber proiectul din GDrive:

---

---

Cap with ducks by mihai.s on Sketchfab

---

sursa date:

"359" (https://skfb.ly/NDSC) by Proiect DACIT is licensed under Creative Commons Attribution (http://creativecommons.org/licenses/by/4.0/).

Cu mulțumiri bineînțeles, dnei Aurora Pețan, al cărei site dacica.ro, oferă acces la o mulțime de date despre daci!

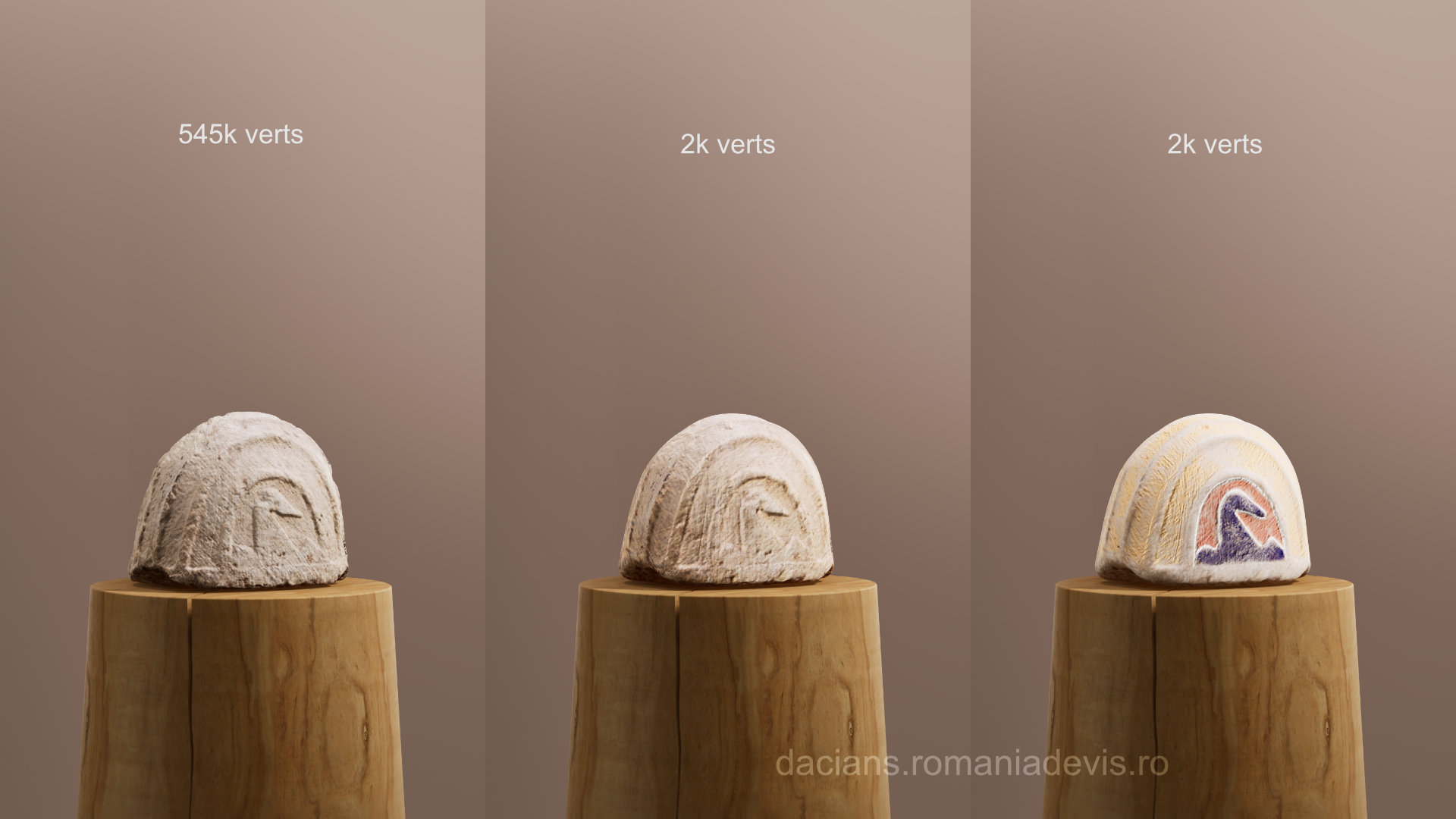

Modelul pictat este o variantă ipotetică, realizată doar ca idee pentru analiză și discuții. Dacă aveți întrebări, scrieți la romaniadevis@gmail.com

---
